Apraksts

Nosūtīt pieprasījumu

Pieteikums	Automobiļu dzesēšanas sistēma
Produkta nosaukums	Radiatora dzesēšanas ventilators
Firmas nosaukums	Neitrāls
Oriģināls	F2G28C607A
Materiāls	PA66
Garantija	12 mēneši/3000 stundas
Mokas	20 gab
Iesaiņošana	neitrāla iesaiņošana vai pielāgota iesaiņošana
Maksājums	T/T
Ierakstīt	Pēcpārdošanas
Izcelsmes vieta	Jiangsu, Ķīna (kontinentālā daļa)

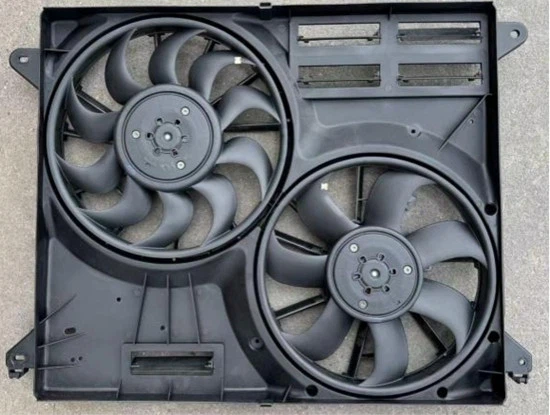

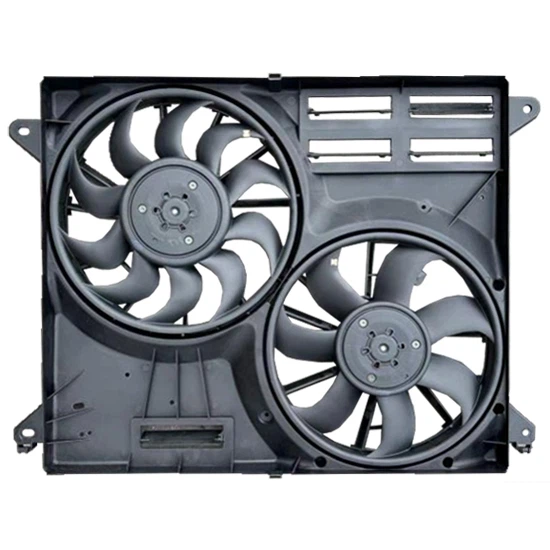

Ford Edge 2015-2018 modeļa elektroniskais ventilatora modulis galvenokārt sastāv no šādām galvenajām sastāvdaļām:

Ventilatora motors: pieņemot trīs stiepļu vadības dizainu (ātrgaitas stieples, zema ātruma stieple un negatīvs vads), sasniedzot augstas un mazas ātruma pārslēgšanu caur dažādām pretestības vērtībām

Vadības modulis: integrēta temperatūras sensora signāla apstrādes funkcija, instrukciju saņemšana no PCM (strāvas vadības modulis)

Radiatora uzstādīšanas stiprinājums: salabojiet ventilatora komplektu aiz radiatora, lai izveidotu piespiedu konvekcijas dzesēšanas sistēmu

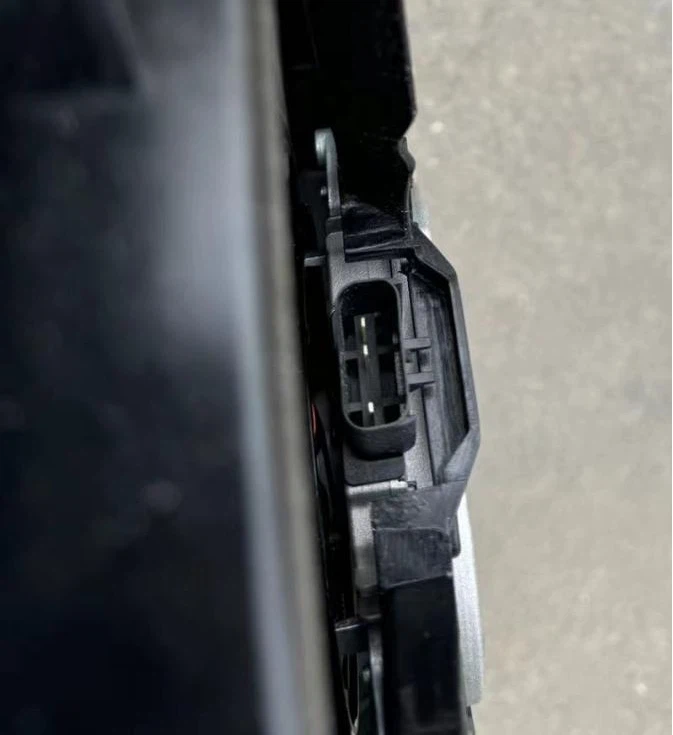

Stiepļu instalācijas savienotājs: ūdensnecaurlaidīga dizaina pieņemšana, lai nodrošinātu uzticamu savienojumu bargā motora nodalījuma vidē

Darba princips un kontroles loģika

Temperatūras izraisītais mehānisms

Elektronisko ventilatoru darbība ir pilnībā balstīta uz atgriezeniskās saites kontroli temperatūrā:

Zema ātruma sākums: Kad motora dzesēšanas šķidruma temperatūra sasniedz apmēram 90-93 grādus, PCM nosūta zema ātruma darbības signālu

Ātrgaitas darbība: pārslēdzieties uz ātrgaitas režīmu, kad temperatūra paaugstinās līdz aptuveni 96-98 grādiem, lai uzlabotu siltuma izkliedes iespējas

Apstāšanās nosacījums: kad temperatūra pazeminās zem 85 grādiem, PCM samazina jaudu, lai apturētu ventilatoru

Gaisa kondicionēšanas sistēmas saite

Neatkarīgi no motora temperatūras, ja vien ir iedarbināts gaisa kondicionēšanas kompresors, elektroniskais ventilators nekavējoties sāksies. Tas ir:

Nodrošiniet gaisa kondicionētāja kondensatora siltuma izkliedes efektivitāti

Uzturiet saldēšanas sistēmas augstspiediena sānu spiedienu drošā diapazonā

Novērst gaisa kondicionēšanas sistēmas slēgšanu aizsardzības pārkaršanas dēļ

Vadības signāla pārraide

PCM kontrolē elektronisko ventilatoru, izmantojot šādas metodes:

PWM signāls: precīza ventilatora ātruma kontrole, izmantojot impulsa platuma modulācijas tehnoloģiju

LIN autobusu komunikācija: Daži augstas konfigurācijas transportlīdzekļi izmanto vietējo starpsavienojuma tīkla protokolu, lai pārraidītu vadības komandas

Releja modulis: Augstas strāvas slodzes kontrolē ar īpašiem dzesēšanas ventilatora relejiem

Sistēmas mijiedarbības attiecības

Sadarbība ar motora dzesēšanas sistēmu

Elektroniskais ventilators ir svarīga motora termiskās vadības sistēmas sastāvdaļa:

Strādājot kopā ar termostatu, termostats kontrolē lielā cikla atvēršanu, un elektroniskais ventilators uzlabo gaisa plūsmu

Ūdens temperatūras sensors nodrošina reāllaika temperatūras datus PCM kā kontroles bāzi

Ārkārtējos gadījumos (piemēram, ūdens temperatūra, kas pārsniedz 105 grādus), var izraisīt informācijas paneļa brīdinājuma gaismu, un motora jauda var būt ierobežota

Saites loģika ar gaisa kondicionēšanas sistēmu

Elektroniskais ventilators ir spiests darboties šādos gaisa kondicionēšanas apstākļos:

Kad maiņstrāvas slēdzis ir ieslēgts

Kad spiediens uz aukstumaģenta augstspiediena pusi pārsniedz iestatīto slieksni

Kad apkārtējā temperatūra pārsniedz 35 grādus (daži modeļi)
